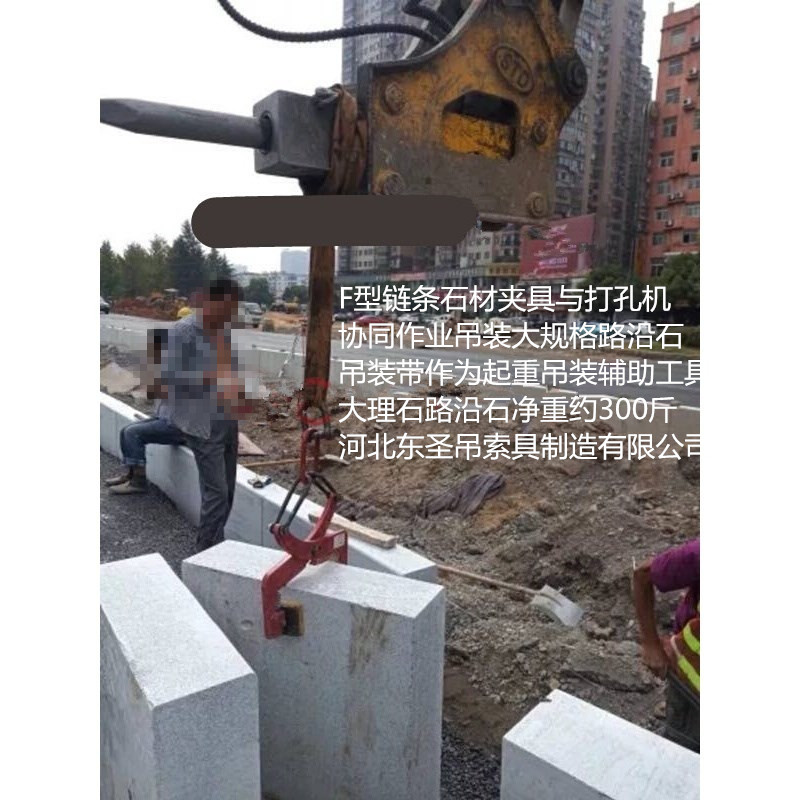

F型鏈條石材夾具與打孔機協同作業吊裝大規格路沿石作業現場。

       F型石材夾具與打孔機協同作業吊裝大規格路沿石作業現場。路沿石夾具吊裝常規規格路沿石均采用小推車作為搬運工具較為常見，如圖所示搬運這種大規格質量較大路沿石則需要中小型起重機械輔助作業。

       如圖所示，這種高速防護欄單塊質量約為300斤，長1.2米，高度1.2米，厚度15cm；

F型路沿石吊裝夾具使用現場圖

       路沿石安裝要求：高速兩側挖80cm身溝渠，溝渠底部使用砂漿混凝土做硬化，將防護石材放入溝渠內，四周使用土壤填充保證石板位置穩固。整個工程所涉及起重吊裝作業工具：F型石材夾具，起重吊機，小型攪拌機，吊裝帶

       F型石材夾具：選擇F23石材夾具規格型號，夾持石板；

       起重吊機：起重吊裝驅動機械；

       吊裝帶：鏈條吊夾具與起重吊機之間，增大起重機與石板材之前作業距離，以便順利作業；

       小型砂漿攪拌機：溝渠基硬化處理，攪拌砂漿水泥混凝土，替代人工攪拌混凝土。

F型石材夾具夾持力大作業安全力學分析圖

       F型石材夾具使用作業詳細工序如下：

       1、路沿溝渠硬化處理完成后，選擇F23石材夾具（開口尺寸）使用卸扣將石材吊具環鏈與雙環眼吊裝帶一端連接；

       2、雙環眼吊裝帶另外一端固定在打孔機起重施力位置；

       3、打孔機啟動，逐漸逐漸上抬，石材夾具兩個夾皮與石板材量表面接觸；

       4、打孔機施力位置繼續上升，待石材吊具吊裝大理石板材離開地面10cm左右即可停止上升，準備將石材板位移到溝渠內；

       5、待大板夾吊鉗吊夾石材移動到溝渠附近則需要人工協助，手輕扶石板材，協助石板安放位置的準確度。
